Ⅱ型的化学结构为:

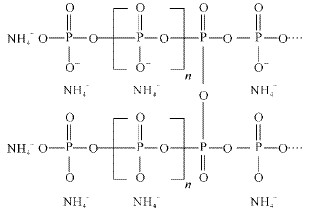

Ⅱ型的化学结构
通过X射线粉末衍射,Ⅰ型APP(通常聚合度≤100)的晶体结构有着不规则的表面,是一种多孔物质。Ⅱ型APP(通常聚合度≥1000)的晶体结构是一种正交结构,晶体具有光滑的表面,晶体中存在交联结构。笔者对Ⅰ型和Ⅱ型APP产品做了热分析试验(TG),发现所选三种APP产品的热稳定性的差距是明显的,见表2。

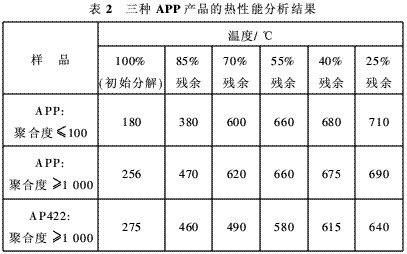

表2 三种APP产品的热性能分析结果
从热分析结果可以看出,聚合度1000的APP产品热稳定性要好于低聚合度(聚合度<100)的APP,而AP422的性能较聚合度1000的APP产品更为稳定,更有利于防火涂料遇热后的梯次膨胀发泡,可提高炭层的防火隔热效果。
Ⅰ型APP在一定温度和氨气条件下,可以比较容易地转化为Ⅱ型APP。随着APP合成技术的发展,国内已经有多家公司可以批量生产聚合度大于1000的Ⅱ型APP,但是产品的多项技术指标与国外Ⅱ型APP相比尚有差距,例如国内Ⅱ型APP的分子量分布较宽,含磷和含氮量较国外产品低等。
2.1.2不同APP产品制备的防火涂料的理化性能和热性能比较
APP(聚合度100)、APP(聚合度≥1000)、AP422(聚合度≥1000)分别按照上述配方比例制备涂料样品,参照GB14907-2002的试验方法进行试验,理化性能结果见表3,将聚合度达到1000的两种防火涂料干燥后做TG试验,得到的曲线见图1、图2(升温速率10℃/min)。

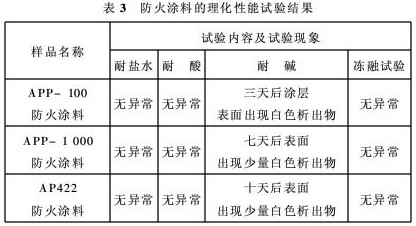

表3 防火涂料的理化性能试验结果

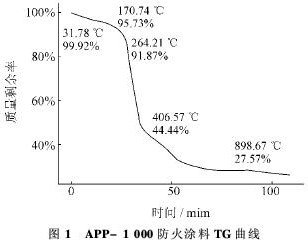

图1 APP-1000防涂料涂料TG曲线

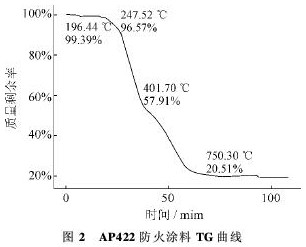

图2 AP422防火涂料TG曲线
从两种涂料涂层的TG曲线可以看出,虽然APP的聚合度相同,但国内原材料(APP1000)的影响还是比较明显的,根据分析,可能是溶剂和APP的材质对试验结果产生的影响,涂料低温时的失重有可能是溶剂中的杂质和APP分子量分布较宽造成的。 |
