2.2APP对防火涂料耐火性能的影响
按照GB14907-2002要求,笔者制作了3个钢梁样品,涂料配方(3种APP)参照表1,达到厚度后养护40天,进行耐火性能测试,结果见表1。
三种试样的耐火极限均可达到1.5h的标准要求。APP-100的耐火极限为118min,APP-1000和AP422的耐火极限均可达到130min。
2.3老化后防火涂料的耐火性能
按照GB14907-2002,对老化试验后薄型钢结构防火涂料的样品进行了耐火试验,配方1耐碱老化试验的样品临界温度的衰减≥35%,而其他两个配方的样品的试验结果在标准允许的误差范围之内。可见不同聚合度的APP对涂料老化性能的影响十分明显。

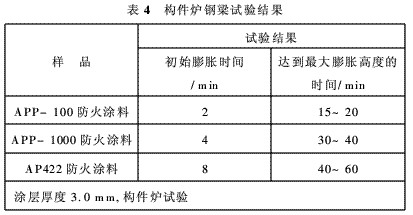

表4 构件炉钢梁试验结果
2.4APP的水解试验结果
APP的水解问题已有许多文章进行论述,除上述理化性能试验结果外,笔者还做了对比试验。
试验一:分别取不同聚合度的三种样品各10g,加入到去离子水中,搅拌下加热至70℃,搅拌30min,停止搅拌后降温至室温。结果为:APP-100样品放置24h后分层,上层为白色半透明液体,底层为白色沉淀;APP-1000样品放置24h后分层,上层为透明液体,底层为白色沉淀;AP422样品放置24h后分层,上层为透明液体,底层为白色沉淀。
试验二:分别取不同聚合度的三种样品各10g,加入到质量分数为3%氨水中,搅拌下加热至70℃,搅拌下反应30min,停止搅拌后降温至室温。结果为:APP-100样品放置24h后分层,上层为浅黄色透明液体,该部分应该为APP-100的溶解物,溶液底层为白色沉淀;APP-1000样品放置24h后分层,上层为浅白色透明液体,从上层表观看,APP-1000的溶解物不多,底层为白色沉淀;AP422样品情况与APP-1000相似,上层液体颜色较APP-1000浑浊。
试验三:分别取不同聚合度的三种样品各10g,加入到质量分数3%的氢氧化钠溶液中,搅拌下加热至70℃,搅拌下反应30min,停止搅拌后降温至室温。结果为:APP-100样品放置24h后分层,上层为较为透明的液体,该部分应该为APP-100的溶解物,氨味明显,溶液底层为白色沉淀;APP-1000样品放置24h后分层,上层为白色半透明液体,该部分应该为APP-1000的溶解物,氨味明显,溶液底层为白色沉淀;AP422样品与APP-1000相似,上层液体较APP-1000浑浊。试验说明,碱性环境下APP易于水解,这在耐火性能检测中已经得到证明,而提高涂料耐碱性的方法就是使用高聚合度的APP产品,尽可能加大有机粘结剂的用量,同时通过使用高效分散剂,使固体粉末原材料在涂料体系中分散均匀,提高粘结剂的使用效率。
3结论
(1)高聚合度APP的热稳定性好于低聚合度APP;
(2)在室外薄型钢结构防火涂料的应用中,使用高聚合度APP的涂料的理化性能好于添加低聚合度APP的涂料;
(3)APP在水中尤其在碱性环境下的水解性较强,并会对薄型钢结构防火涂料的理化性能和耐火性能造成较为明显的影响。
因此,选用高聚合度的APP产品,最大限度地提高高分子粘接剂的使用量和效率,是提高室外薄型钢结构防火涂料理化性能和耐火性能的有效途径。 |
